1. 产品简介与用途

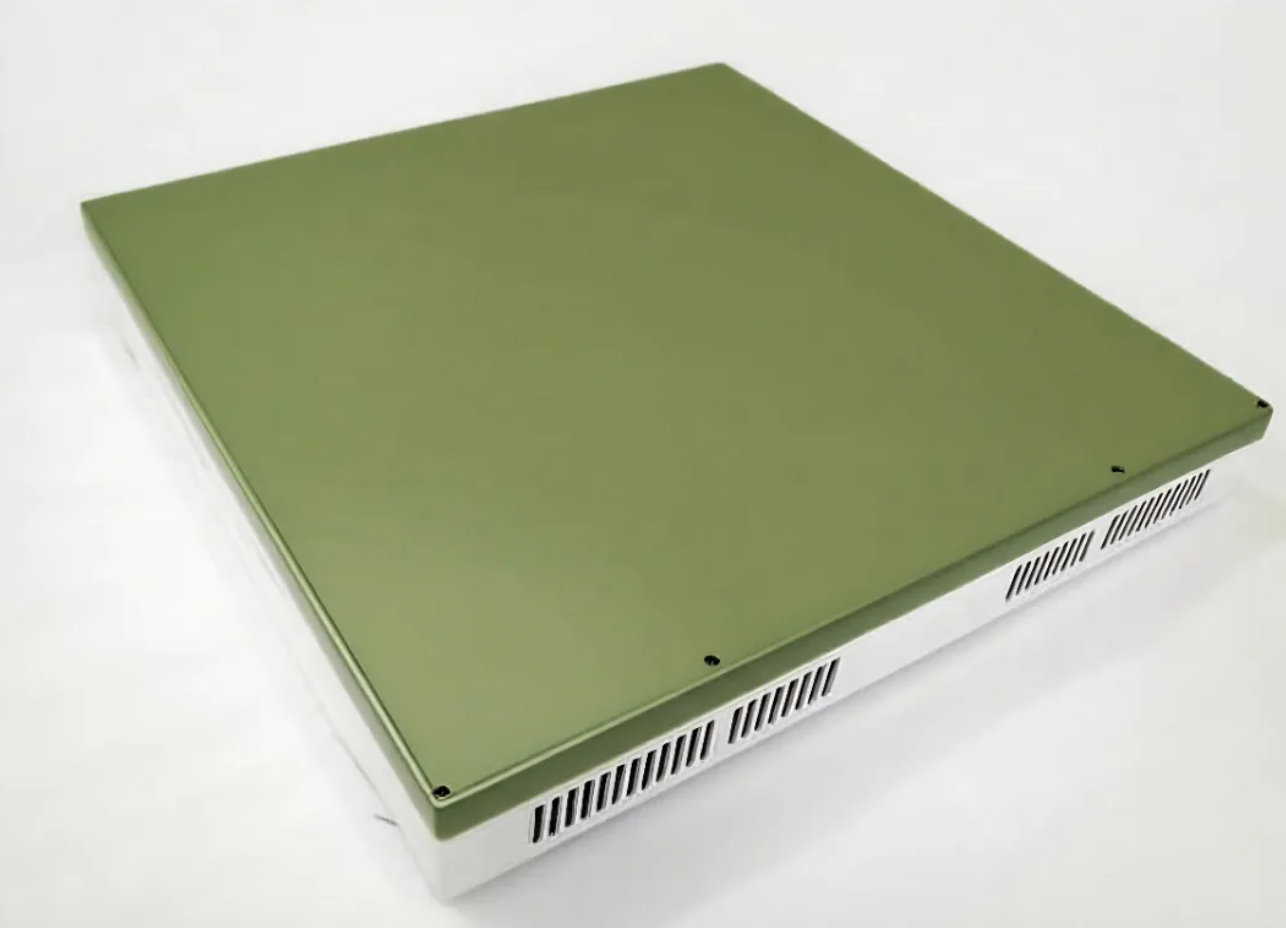

机载Ku频段相控阵天线系统专为高速、高动态飞行的飞机平台设计。系统集成了独立的接收与发射相控阵天线面、上下变频器、天线控制单元（ACU）、多模接收机及MEMS组合导航等模块。其核心优势在于利用电子波束扫描技术，结合内部惯导与外部光纤惯导（可选）的冗余姿态数据，实现对目标卫星的快速、稳定、精确跟踪。
2. 产品特点与优势
超快波束捷变：纯电扫波束，指向切换时间≤0.5ms，满足飞机大机动需求。
高可靠无磨损：无任何机械转动部件，系统可靠性高，使用寿命长。
智能冗余跟踪：内置MEMS惯导与外部光纤惯导互为备份，确保姿态数据不间断。
智能遮挡恢复：具备遮挡检测与快速重捕能力，遮挡后恢复寻星时间≤2秒。
3. 产品功能
基于电子扫描，在0°-60°离轴角及全向360°方位内快速跟踪卫星。
集成ACU，实现自主/辅助姿态感知、波束计算与精确指向控制。
支持遮挡检测与遮挡后的信号快速重捕获。
具备状态信息输出、温度报警、参数存储及上电自主寻星功能。
4.技术指标
工作频段 ：发射：13.7 – 14.5 GHz / 接收：10.7 – 12.7 GHz |
有效辐射功率 (EIRP) ： ≥ 43 dBW (@法向)
品质因数 (G/T) ：≥ 19 dB/K (@法向)
轴比 (@法向) ： ≤ 3.0 dB
跟踪与动态性能 | |
跟踪范围：离轴角：0° 60° / 方位角：0° 360°
波束切换时间： ≤ 0.5 ms
动态初始捕星时间 |、：≤ 2 分钟
遮挡后恢复时间 |：≤ 2 秒
5.供电
供电电压 28 V DC
系统功耗 ≤ 350 W
6.尺寸结构
外形尺寸 ≤ 551 mm × 518 mm × 70 mm
系统重量 ≤ 12 kg
7.环境适应性
工作温度： -40°C ~ +65°C
贮存温度： -45°C ~ +70°C
电源特性，数据接口：满足机载环境要求；
