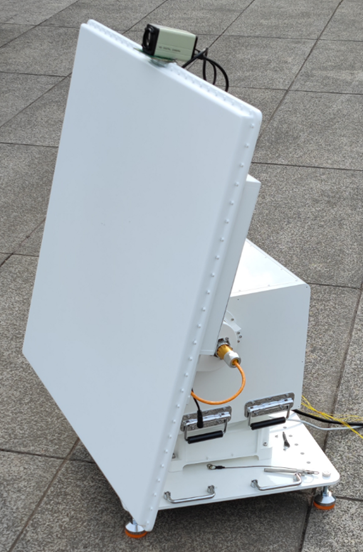

1. 产品简介与用途
遥测自跟踪天线专用于接收、跟踪通视范围内飞行器发射的无线遥测信号。系统集成了单通道单脉冲自跟踪体制、高性能平板阵列天线、双模（GPS/北斗）组合导航、高精度伺服控制以及完善的远程监控软件，能够在车载、船载等移动平台上实现对高速运动目标的自动捕获与稳定跟踪。天线能同时输出左旋与右旋圆极化射频信号，为下游的遥测接收与数据解调提供高质量信源，是飞行试验、无人机测控等领域的核心地面装备。
遥测平板自跟踪天线用于遥测系统地面站，适用于远距离机载/弹载无线通信领域。在地面全向天线增益受限时，它能完成对飞行目标视距范围内无线遥测信号的精确跟踪，输出左右旋圆极化信号给后端遥测接收机，适用于作用距离超200Km的遥测信号接收任务。
2. 产品特点与优势
多功能智能跟踪：支持自跟踪、GNSS数字引导、程序跟踪、手动控制等多种跟踪模式，适应复杂任务场景。
高增益设计：天线设计增益为21dBi，性能优于市场常见16dBi平板天线，满足远距离遥测信号接收需求。
高机动快速响应：最大跟踪角速度≥60°/s，加速度≥60°/s²，能稳定跟踪高速机动目标。
双模导航自主定向：内置双天线北斗/GPS组合导航仪，自主提供高精度位置、航向与姿态数据。
强环境适应性：满足IP63防护等级，具备“三防”能力，可在-40℃至+55℃宽温、高湿及风沙环境下工作。
一体化便捷部署：模块化设计，配套支架与底座，便于车载或三脚架快速安装与移动使用。
3. 产品功能
接收2200-2400MHz S波段左/右旋圆极化遥测信号。
实现自动跟踪、GNSS引导跟踪、程序跟踪、手动控制等多种跟踪模式。
提供自动扇扫搜索与信号丢失后的记忆跟踪功能。
内置组合导航，自主提供平台的定位、定向与姿态信息。
支持千兆以太网远程控制、状态监控、参数配置与数据记录
4.性能指标
工作频段 ： S波段：2200 – 2400 MHz
天线增益 ：≥ 23 dBi
3dB波束宽度： ≥ 8.5°
电压驻波比 (VSWR) ：≤ 1.4 : 1
极化方式 ：同时接收左旋圆极化 (LHCP) 与右旋圆极化 (RHCP)
跟踪灵敏度： 优于 -130 dBW (2Mbps, PCM-FM)
动态范围： ≥ 95 dB
机械与跟踪性能
转动范围 ：方位：0° 360° (无限) / 俯仰：-3° +90°
跟踪指向精度： ≤ 0.1°
最大跟踪角速度 ：≥ 60 °/s
最大跟踪角加速度 ：≥ 60 °/s²
自动搜索时间 ：≤ 30 秒
组合导航类型: 双天线北斗、GPS双模
定位精度 水平：1.5 m / 高程：2.5 m
定向精度 (RMS) : 0.2° @ 1m基线
5.对外接口
射频输出接口： 2 × N-50K (左旋、右旋信号)
远程控制接口 ：RJ45， 1000M以太网
6.供电
供电： AC 220V ±10%, 50-60 Hz
系统功耗： ≤ 400 W
7.环境适应性
工作温度 ：-40°C ~ +55°C
存储温度 ：-50°C ~ +65°C
防护等级 ：IP63 (防尘、防喷水)
工作风速 ：正常工作 (6级风)， 不损坏 (8级风)
三防能力： 具备防湿热、防霉菌、防盐雾腐蚀能力
8.物理特性
外形尺寸 (含天线) ≤ 927 mm × 815 mm × 558 mm
系统重量 ≤ 50 kg
安装方式 底部安装底板，适配车顶、三脚架等平台
