【产品说明】
ZK-GBB037长条形航空天线具有流线型外观、低风阻和高可靠性等特点。涵盖单频、双星单频、双星双频、多星多频等多种组合，可配合多种接收机使用，广泛应用于航空航天、导航调度、跟踪监测、测控以及军事等领域。尤其适用于高速移动的系统和领域，如航空等。
【主要特点】
1、天线部分采用多馈点设计和完全对称的天线结构，实现相位中心与几何中心的重合，降低天线对测量误差的影响；
2、天线增益高，波束宽，噪声系数低，确保接收到良好的卫星信号；
3、LNA部分采用前置滤波设计，有效抑制带外强干扰信号，避免引起放大器饱和，提高系统的可靠性；
4、外壳采用耐高温和高可靠性的塑胶材料，保障在高空和高速情况下正常使用；
5、采用整体防水设计，防水等级达到IP67。

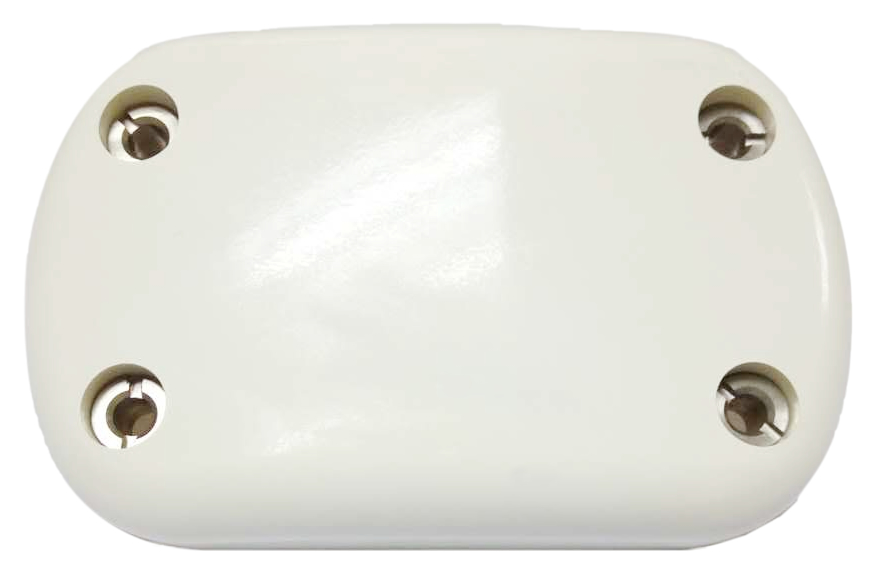

【产品图】
【产品示意图】
【主要技术参数】
天线指标 |
频率范围 | BD B1/B2/B3 GPS L1/L2 GLONASS L1/L2 | 阻 抗 | 50欧姆 |
极化方式 | 右旋圆极化 | 水平面覆盖角度 | 360° |
低噪声放大器指标 |
增 益 | 40dB | 输出驻波 | ≤2 |
噪声系数 | ≤2dB | 带内平坦度 | ±2 dB |
工作电压 | 3.3~5VDC | 工作电流 | ≤75mA |
结构特性 |
天线尺寸 | 120×76×19.4mm | 重 量 | 250g |
环境特性 |
工作温度 | -55℃～+85℃ | 存储温度 | -55℃～+85℃ |
湿 度 | 95%不冷凝 |
|
